Гидравлический удар – резкий скачок давления в трубопроводе, причина которого быстрое изменение скорости потока воды. Положительный гидроудар возникает из-за резкого закрытия задвижки, а отрицательный гидроудар - из-за резкого открытия. Очень не желателен для систем отопления и водоснабжения положительный гидроудар.

Последствиями могут стать – трещины в трубах, выход из строя насоса, теплообменника, счётчика воды, манометра и другого оборудования, работающего под давлением, и конечно прекращение водо- и теплоснабжения дома, затопление соседей в квартире с нижних этажей. Самое неприятное – разрыв трубопровода. Постоянное воздействие ударов может привести к разгерметизации даже нового водопровода.

Причины возникновения гидроудара

Резкое закрытие/открытие запорной арматуры

Наличие воздуха в трубах(необходимо стравливать воздух из системы)

Перебои в работе или выход из строя насоса

Ошибки при монтаже системы

В современной системе вместо резьбовых вентилей, которые предусматривают плавное перекрытие потока воды, чаще применяют шаровые краны , которые резко перекрывают систему. Они удобны и надёжны в использовании, но количество гидроударов возрастает с их использованием в системе.

Если система водоснабжения неправильно смонтирована, то гидроудары могут возникать и с использованием вентилей. Основная причина – резкие переходы в диаметре труб . Когда жидкость перемещается под давлением по трубе большого диаметра и доходит до места, где труба «сужается» - это тоже может стать причиной для возникновения проблем, так как любая преграда на пути жидкости, двигающейся со скоростью, изменяет её объём и, соответственно, давление. Также это относится к резким поворотам и изгибам трубопровода . Меньше всего от такого удара защищены трубопроводы с диаметром труб до 100 мм и разводкой на большие расстояния. Гидравлический удар возникает и из-за образования воздушных пустот, особенно на изгибе трубы.

Способы предотвращения гидроударов

Защитить систему водоснабжения дома или квартиры можно по-разному:

Сначала необходимо осмотреть всю систему на предмет обнаружения протечек и вообще пригодности к эксплуатации, степени износа труб. Старые трубы лучше заменить на новые. Надёжность системы зависит от качества материалов и правильного монтажа.

Установка запорной арматуры вентильного типа. Плавно закрывать кран, чтобы давление в системе водоснабжения выравнивалась плавно.

Использование труб большего диаметра . Диаметр труб выбирайте более 100 мм. Чем больше диаметр труб, тем ниже скорость потока воды и соответственно гидроудар.

Избегайте длинных участков прокладки труб и без резких изгибов, тогда в них не будут образовываться воздушные пробки.

Не допускайте резкого перепада температур в водопроводной трубе. При проектировании дома необходимо учитывать, чтобы трубы шли по тем местам и помещениям, где перепад температуры будет минимален. Делать теплоизоляцию труб.

Постоянно выполняйте профилактику:

Проверяйте работу группы безопасности: манометра, воздухоотводчика, предохранительного клапана.

Регулярно проверяйте состояние фильтров, которые задерживают песок, ржавчину.

Используйте компенсаторное оборудование.

Компенсаторы и гасители гидроударов

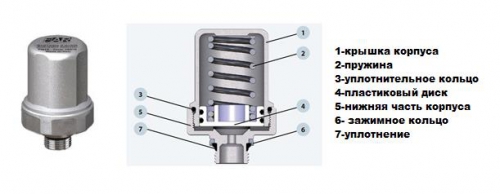

Компенсаторы и гасители гидроударов – специальные приспособления, которые способны принимать в себя часть жидкости из общей системы, когда возрастает давление, снижая его таким образом.

Если ваш дом снабжается водой из автономного источника при помощи насосного оборудования, то используйте гидроаккумулятор. Он входит в состав насосных станций и представляет собой бак с резиновой мембраной, куда при гидроударе будет сбрасываться излишняя вода до нормализации давления системы. Реле давления - элемент, который не спасёт от гидроудара, но отключит насос, когда вы перекроете кран, и давление превысит определённое значение. При этом надо учитывать, что выключение насоса не произойдёт мгновенно. Используйте насос с частотным преобразователем, который автоматически регулирует его работу и обеспечивает плавный пуск и остановку. Резкое повышение давления в системе, которое приводит к гидроудару, исключается.

В качестве амортизатора можно использовать трубу из эластичного пластика или термостойкого армированного каучука, который будет гасить энергию гидравлического удара.

Наиболее уязвимы для гидравлических ударов длинные трубопроводы, например, тёплый пол. Чтобы обезопасить такую систему, её оснащают термостатическим клапаном.

Термостат с суперзащитой. Иногда применяют термостат со спецзащитой от гидроудара. Подобные устройства имеют пружинный механизм, установленный между клапаном и термоголовкой. При избыточном давлении пружина срабатывает и не позволяет клапану полностью закрыться, как только мощность гидроудара снижается, клапан плавно закрывается. Устанавливают такой термостат строго по направлению стрелки на корпусе.

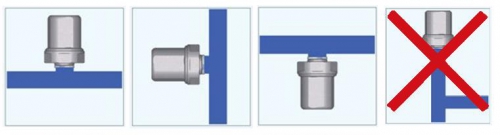

Компенсаторы могут монтироваться горизонтально или вертикально, на коллекторах холодной и горячей воды или на любом участке трубопровода, ведущего к конечной точке потребления воды.

Здесь необходимо обратить внимание на то, что нельзя допускать застой воды у входа в компенсатор, иначе в системе могут начать размножаться бактерии. Поэтому инструкция не допускает его установку в верхней части стояка.

Согласно статистике, больше половины аварий на трубопроводах возникает не из-за коррозии или усталости материалов. Их причиной становятся гидроудары в системе водоснабжения. Но их вполне можно избежать, если сразу монтировать систему по всем правилам, и оснащать её специальными устройствами, гасящими ударную волну.

Перечисленные выше меры защиты будут более эффективными, если их применять комплексно, и всегда можно нейтролизовать неприятные последствия гидроудара и продлить срок эксплуатации труб и бытовой техники.
